1. Geben Sie GB in die Kommandozeile ein (alternativ: Index > Praxis/Patient > Grafischer Befundeditor), um den grafischen Befundeditor aufzurufen.

  2. Wählen Sie aus der Liste Grafikauswahl die gewünschte Grafik aus.

    Tipp: Mit der Eingabe des Kommandos GB<Nr> (z. B. GB13) in der Kommandozeile können Sie gezielt ein bestimmtes Bild aufrufen.
    Die Nummer des Bildes wird Ihnen in der Konfiguration angezeigt.

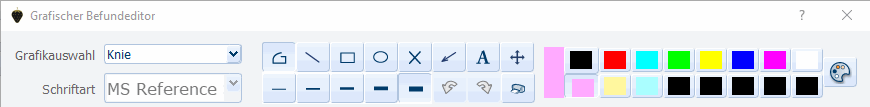

Dokumentationswerkzeuge

Diese Dokumentationswerkzeuge stehen Ihnen bei der Dokumentation zur Verfügung:


Symbol Werkzeug Anwendung
gb_freihand.gif Freihand Ziehen Sie die Maustaste gedrückt, um freihändig zu zeichnen.
gb_linie.gif Linie Ziehen Sie die Maustaste gedrückt bis zur gewünschten Ausdehnung.
gb_rechteck.gif Rechteck Ziehen Sie die Maustaste gedrückt bis zur gewünschten Ausdehnung.
gb_ellipse.gif Ellipse Ziehen Sie die Maustaste gedrückt bis zur gewünschten Ausdehnung.
gb_kreuz.gif Kreuz Klicken Sie in die Grafik. Dadurch wird ein Kreuz erzeugt, dessen Größe von der gewählten Linienstärke abhängt.
gb_pfeil.gif Pfeil Klicken Sie an die Stelle der Grafik, auf die der Pfeil zeigen soll. Ziehen Sie anschließend die Maustaste gedrückt bis zur gewünschten Ausdehnung.
gb_text.gif Text

Klicken Sie zum Schreiben in die Grafik. Ein erneuter Klick oder <Esc> beendet die Texteingabe.
Schriftart und Schriftgröße können Sie aus den gleichlautenden Auswahllisten wählen.
gb_verschieben.gif Verschieben/
Löschen

Nach Anklicken dieses Symbols können Sie das Grafikelement, das sich gerade unter dem Mauszeiger befindet, durch Ziehen mit der gedrückten Maustaste verschieben.
Löschen können Sie das ausgewählte Element mit der Taste <entf>.
gb_rückg_wiederh.gif Rückgängig/
Wiederherstellen

Mit diesen Schaltflächen können Sie Ihre letzten Aktionen rückgängig machen bzw. rückgängig gemachte Aktionen wiederherstellen.

Sind die Zeichenwerkzeuge (Freihand, Linie etc.) aktiv, können Sie darunter zwischen 5 verschiedenen Linienstärken wählen.

Hinweis: Ist das Text-Werkzeug aktiv, werden die Icons für die Linienstärken nicht angezeigt.

Farbwahl: Hier kann eine der 8 festen Systemfarben oder eine der 8 einstellbaren Praxisfarben oder eine über der Schaltfläche mit dem Palettensymbol frei wählbare Farbe festgelegt werden.

Die gewählte Farbe wird (zusätzlich) links von den Farbwahlschaltflächen angezeigt.

Tipp: Bei der Konfiguration der Grafiken (IGB) stehen Ihnen die Dokumentationswerkzeuge ebenfalls zur Verfügung, um für die Grafiken Voreinstellungen zu definieren.
