Interpretation der Darstellung
Je nach Einstellung in der Installation wird Ihnen im Laborbogen eine der zwei möglichen grafischen Darstellungen oder eine nummerische Darstellung angezeigt. Mit einem Klick auf [Darstellung] können Sie zwischen der grafischen und der nummerischen Darstellung hin- und herschalten.
Bei allen Darstellungen gilt generell folgendes:
Sind mehrere Messwerte für einen Tag erfasst worden, wird immer der zuletzt erfasste Wert angezeigt. Zeigen Sie mit der Maus auf einen Wert, um weitere Informationen zu erhalten, wie z. B. (weitere) Messwert(e), Normwert oder Kommentare.
Tipp: Sie können einen Laborwert in den medizinischen Daten mit einem Kommentar versehen. Geben Sie hinter dem Laborwert das Zeichen | (<AltGr>+<) und dahinter Ihren Text ein (z. B. CHOL=180|neue Medikation). Die Kommentare werden bei Information Laborwerte und in dem Diagramm angezeigt, wenn Sie mit der Maus auf den Wert zeigen.
Ein kleines Dreieck oben rechts bei einem Wert weist Sie auf einen Kommentar oder mehrfach vorhandene Werte hin.
Hat sich der Normwert altersbedingt in dem angezeigten Zeitraum geändert, wird links bei der Angabe des Parameters ... statt des Normwertebereichs angezeigt und vor dem ersten Laborwert, für den der neue Normwertebereich gilt, wird ein Doppelstrich angezeigt.
Hinweis: Laborwerte, die ein Zeichen wie z. B. ca., > oder < enthalten, werden als Text ausgegeben. Für solche Werte kann auch keine Grafik erstellt werden.
Nummerische Darstellung
Alle Werte außerhalb des Normbereichs werden grau hinterlegt dargestellt.
Hinweis: Sind unter einem Datum mehrere Werte für einen Laborparameter eingetragen worden, wird dies mit einem Sternchen (*) hinter dem Wert gekennzeichnet. Allerdings nur, wenn kein Grenzwert-Indikator angezeigt wird.
Haben Sie die Laborwerte per Labordatenfernübertragung erhalten und wurden diese mit Grenzwert-Indikatoren (+, ++, -, --, !) versehen, so werden diese hinter den Werten angezeigt.
Balkengrafik 1
Die mittlere Linie symbolisiert den in der Installation eingetragenen Normwert. Links und rechts von der Mittellinie wird in Abstufungen die Abweichung vom Normwert dargestellt.
Befindet sich der gemessene Wert innerhalb des Normbereichs wird dies durch einen grünen Balken gekennzeichnet.
Ein grüner Balken links von der Mittellinie kennzeichnet Werte, die unterhalb des Normwertes, aber noch oberhalb des angegebenen Minimalwertes liegen.
Ein grüner Balken rechts von der Mittellinie kennzeichnet Werte, die oberhalb des Normwertes, aber noch unterhalb des angegebenen Maximalwertes liegen.
Je länger der Balken, desto größer ist die Abweichung vom Normalwert.
Ein roter Balken kennzeichnet Werte außerhalb des Normbereiches.
Befindet sich der rote Balken links von der Mittellinie, wird der angegebene Minimalwert unterschritten – befindet sich der Balken rechts, wird der angegebene Maximalwert überschritten.
Hinweis: Sind unter einem Datum mehrere Werte für einen Laborparameter eingetragen, wird das Feld blau umrahmt. Es wird der zuletzt in die medizinischen Daten eingetragene Wert angezeigt. Zeigen Sie mit der Maus auf das Feld, um alle Werte inkl. Normwerte und ggf. Kommentare zu sehen.

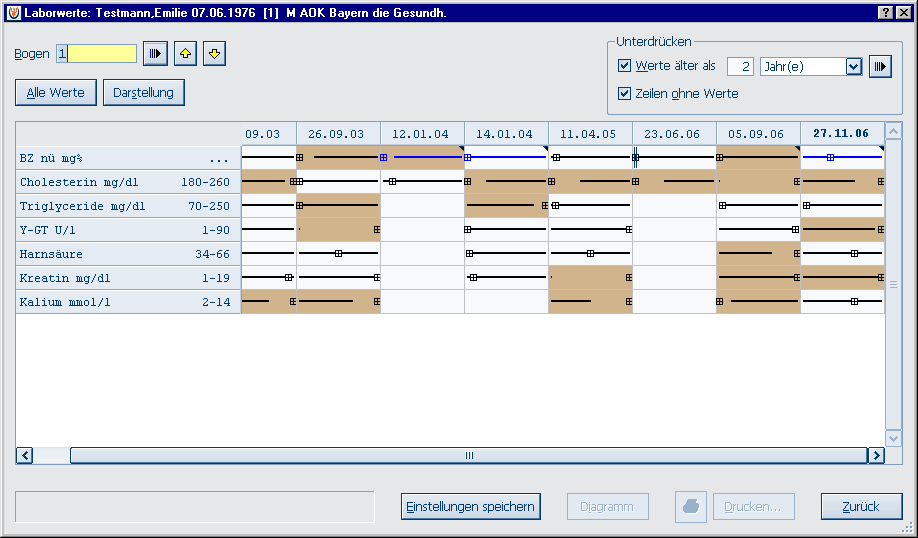

Balkengrafik 2
Die von Ihnen eingetragenen Werte werden bezüglich ihrer Lage zum Normbereich dargestellt. Dabei werden die vorgegebenen min. und max. Werte als untere bzw. obere Grenze des Normbereichs betrachtet. Der Normalwert wird bei dieser Art der Darstellung nicht verwendet. Die Anzeige ist so gewählt, dass die volle Breite der Darstellung dem Normalwert-Intervall entspricht.
Bei Werten außerhalb des Normbereiches erfolgt die Anzeige in farbiger Darstellung. Befindet sich die Anzeige des Wertes (Kreuz) rechts vom Strich, bedeutet dies, dass der Wert oberhalb des Normbereiches liegt. Befindet sich das Kreuz links vom Strich, wurde ein Wert unterhalb des Normbereiches gemessen.
Hinweis: Sind unter einem Datum mehrere Werte für einen Laborparameter eingetragen worden, erfolgt die Darstellung des Kreuzes in Blau.
